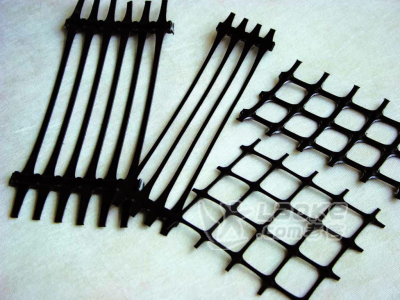

土工格栅加筋土挡墙是通过填料和土工格栅的互层铺设,使得粒状填料与格栅网孔相互锁合在一起,形成稳固的结构体系,防止填料的下陷。当挡墙受到荷载作用时,它将合应力扩散而广泛分布,同时土工格栅起到增强土体抗剪强度的作用,从而防止高填土边坡产生过大的侧向变形而滑移。
概括地说,土工格栅加筋土机理可归结为准粘聚力概念,具体阐述如下:
(1)当加筋土受到荷载作用时,土与加筋材料之间发
生相对位移,并在界面上产生剪应力,从而在加筋材料中产生拉应力;反过来加筋材料对土体的横向变形起到限制作用,相当于增加了横向主应力a,如果a不变,则切剪力b减小。另一方面a的增加使破坏时的b大幅度增加,故提高了加筋土的抗剪强度。
(2)由于筋材对土体横向变形的限制,垂直变形也有一定程度的减小;土体两侧筋材拉力向上的分力能起到一种张力膜的作用,加之筋材对剪切带的阻断,从而提高加筋土的承载能力。
上述两种作用产生的加筋效果取决于加筋材料拉力发挥的大小和被加筋土质类型。因此,应对加筋材料和被加筋土提出要
求,即加筋材料应具有高的拉伸模量和粗糙的表面,能在较小应变时发挥较高的拉力,土应具有较大的内摩擦角。
变电工程中土工格栅加筋法的施工工艺及流程:
(1)对下承层进行整平,平整度不大于15mm,压实度达到规范要求,表面严禁有硬凸出物。上下层填料无刺坏土工格栅的杂物,边坡填料采用碎石土,综合内摩擦角不小于30°,容重不小于18kN／m 3 。
(2)在平整好的下承层上,按照每层回填土的标高与边坡设计坡度的比例关系来确定宽度铺设土工格栅,摊铺时应拉直平
顺,紧贴下承层用U形钉固定末端。格栅铺筑时应纵向及水平方向拉紧;铺设土工格栅纵向应与主要受力方向一致。
(3)铺好土工格栅后,铺设上层填料,及时完成碾压,避免长期暴晒。铺好的土工格栅先在格栅靠近坡面一侧进行回填。
(4)分层碾压到0.5m的高度。裁剪定位铺放第二层格栅,用连接棒将第二层格栅与反包格栅相接。用通过格栅网孔并钩住
格栅的张拉梁对第二层主格栅施加张拉力,绷紧格栅之间的连接并使在其下结构面上的反包格栅绷紧。张拉的同时尾端设置U型钉固定格栅,以免卸去张拉梁后格栅发生回缩。
(5)重复以上步骤到顶层格栅。最顶层格栅应足够长并埋在填土下面,保证填土可提供足够的约束力以永久锚固格栅。
相信大家看完以上内容以后，应该也对土工格栅加筋法如何应用到变电工程有所了解了，希望会对大家有所帮助吧。
